Studium przypadku odzyskiwania danych z macierzy RAID

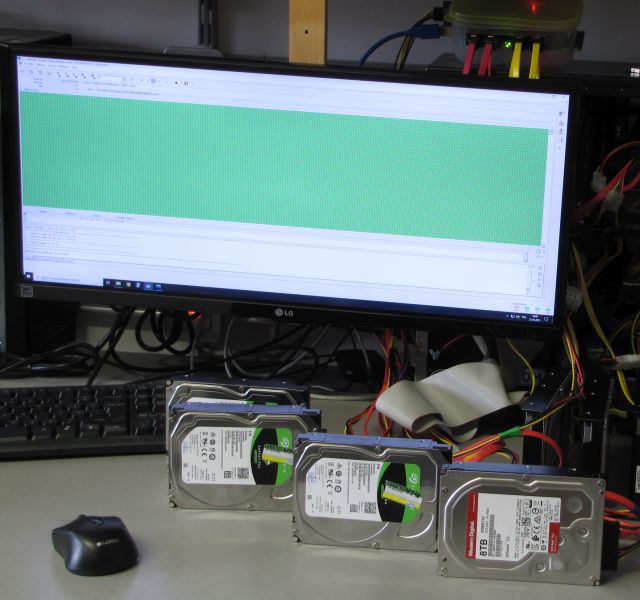

Zgłosił się do DATA Lab Klient firmowy z uszkodzoną macierzą RAID. Wiadomo, że firmy nie mogą sobie pozwolić na przestój stąd zapadła decyzja, że odzyskiwanie danych odbędzie się w trybie ekspres co oznacza, że niezwłocznie zabieramy się do pracy i realizujemy zlecenie bez względu na to czy jest weekend, czy święto i jaka jest pora dnia. Odzysk danych dotyczył 6 dyskowej macierzy RAID o nietypowym algorytmie złożenia. W przypadku macierzy RAID, zdarza się że urządzenie, które zarządza dyskami nie wysyła informacji, że pojawiają się jakieś błędy i często okazuje się że niektóre dyski „wypinają się” z RAIDa i „przypinają się” z powrotem w najmniej oczekiwanym momencie. Powoduje to uruchamianie się mechanizmów sprawdzających RAIDa i próbę automatycznej jego przebudowy. W tym przypadku mięliśmy do czynienia z sytuacją gdzie najprawdopodobniej jeden z dysków od dłuższego czasu nie pracował a po awarii zasilania i po podłączeniu się na nowo do macierzy zaczął pracę wymuszając uruchomienie aplikacji naprawiających w postaci windowsowego CHKDSK, a w konsekwencji rozsypanie się całej macierzy RAID. Dzięki profesjonalizmowi naszych inżynierów oraz wsparciu sprzętowo programowym (PC 3000 SAS i DATA EXTRACTOR RAID EDITION) dane oczywiście zostały odzyskane.
Co zrobić w przypadku awarii macierzy RAID?
Macierze RAID są powszechnie stosowane w serwerach i systemach magazynowania danych, ponieważ oferują wysoką wydajność, redundancję oraz bezpieczeństwo przechowywania danych. Niemniej jednak, nawet najbardziej zaawansowane macierze RAID mogą ulec awarii, co może prowadzić do utraty dostępu do danych. Gdy dojdzie do awarii, kluczowe jest podjęcie odpowiednich kroków, aby zminimalizować ryzyko trwałego uszkodzenia danych.
Pierwsze kroki w przypadku awarii macierzy RAID
Przede wszystkim należy unikać samodzielnych prób naprawy konfiguracji macierzy RAID. Nieprofesjonalne działania, takie jak wymiana dysków w macierzy na własną rękę czy próby przebudowy macierzy dyskowej, mogą prowadzić do nadpisania danych i uniemożliwienia ich odzyskania. W pierwszej kolejności należy zachować spokój i postępować metodycznie:
- Odłączyć system od zasilania – pozwala to zapobiec dalszemu uszkodzeniu danych w przypadku fizycznych problemów z dyskami.
- Nie modyfikować konfiguracji macierzy – wszelkie zmiany mogą skutkować utratą kluczowych informacji potrzebnych do odzyskiwania danych.
- Skontaktować się z profesjonalnym serwisem odzyskiwania danych – eksperci mają doświadczenie oraz specjalistyczne narzędzia umożliwiające bezpieczne odzyskanie danych z macierzy RAID.
- Dokumentować wszystkie zdarzenia – należy zapisywać wszelkie komunikaty błędów i obserwacje dotyczące zachowania systemu przed awarią.
Typy awarii macierzy RAID i ich charakterystyka
Awarie macierzy RAID można podzielić na kilka głównych kategorii:
- Awarie fizyczne – uszkodzenia mechaniczne dysków, problemy z elektroniką lub głowicami.
- Awarie logiczne – uszkodzenia struktury systemu plików, tablicy partycji lub metadanych RAID.
- Awarie kontrolera RAID – problemy z kontrolerem sprzętowym lub sterownikiem programowym.
- Błędy konfiguracji – nieprawidłowe ustawienia parametrów macierzy lub konflikty sprzętowe.
Specyfika różnych poziomów RAID
Każdy poziom RAID ma swoje charakterystyczne cechy wpływające na możliwości odzyskiwania danych:
- Macierz RAID 0 zapewnia wysoką wydajność dzięki rozłożeniu danych na wiele dysków, ale brak redundancji sprawia, że awaria pojedynczego dysku oznacza utratę wszystkich danych. Odzyskiwanie wymaga specjalistycznych narzędzi i precyzyjnej rekonstrukcji rozłożenia danych.
- Macierz RAID 1 wykorzystuje lustrzane kopie danych, co zwiększa bezpieczeństwo, ale nie chroni przed problemami logicznymi czy błędami kontrolera. W przypadku awarii jednego dysku, dane są nadal dostępne z drugiego, jednak synchronizacja po wymianie dysku musi być przeprowadzona ostrożnie.
- Macierz RAID 5 oferuje kompromis między wydajnością a bezpieczeństwem poprzez wykorzystanie sum kontrolnych. Może przetrwać awarię jednego dysku, ale wymaga szczególnej uwagi podczas odbudowy, gdyż proces ten znacząco obciąża pozostałe dyski.
- RAID 6 i RAID 10 zapewniają najwyższy poziom bezpieczeństwa, ale ich złożoność może utrudniać odzyskiwanie danych w przypadku poważniejszych awarii.
Zaawansowane techniki odzyskiwania danych
Profesjonalne odzyskiwanie danych z macierzy RAID wymaga zastosowania specjalistycznych technik:
- Obrazowanie dysków – tworzenie dokładnych kopii wszystkich dysków w macierzy.
- Analiza struktur RAID – identyfikacja parametrów macierzy i metody rozkładu danych.
- Rekonstrukcja wirtualna – odtwarzanie macierzy w środowisku wirtualnym.
- Naprawa metadanych – przywracanie informacji o strukturze macierzy i systemie plików.
Zapobieganie awariom w przyszłości
Po udanym odzyskaniu danych warto wdrożyć środki zapobiegawcze:
- Regularne kopie zapasowe – niezależne od redundancji RAID.
- Monitoring stanu dysków – wykorzystanie narzędzi S.M.A.R.T.
- Planowa wymiana komponentów – wyprzedzająca wymiana starszych dysków.
- Dokumentacja konfiguracji – szczegółowy zapis parametrów macierzy.
- Testy odtwarzania – regularne sprawdzanie procedur awaryjnych.
Profesjonalne podejście do awarii macierzy RAID wymaga połączenia wiedzy technicznej, odpowiednich narzędzi oraz metodycznego działania. Kluczowe jest szybkie rozpoznanie problemu i powstrzymanie się od nieprzemyślanych działań, które mogłyby pogorszyć sytuację.
