Wymiana elektroniki dysku twardego a odzyskiwanie danych

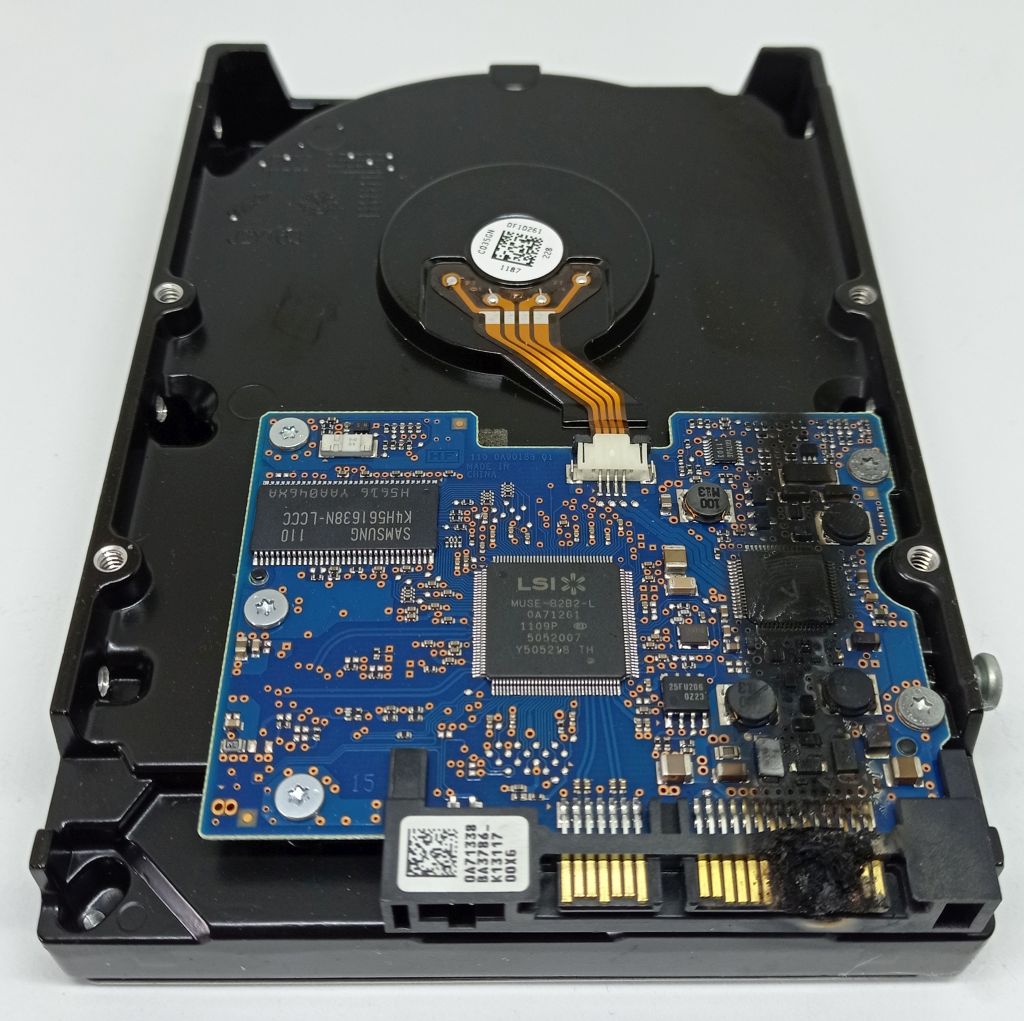

Na pierwszy rzut oka widoczne przepalenia na elektronice dysku mogą sugerować, że wystarczy zamontować płytkę z innego, sprawnego urządzenia. Jednak w praktyce podmiana elektroniki dysku jest znacznie bardziej skomplikowana. Co istotne, nieprawidłowo przeprowadzona operacja może nie tylko uniemożliwić uruchomienie nośnika, lecz także dodatkowo utrudnić odzyskanie danych.
Dlatego przed rozpoczęciem naprawy należy ustalić przyczynę uszkodzenia. W tym celu trzeba sprawdzić między innymi, czy awarię spowodowało przepięcie, niesprawny zasilacz, zwarcie albo uszkodzenie jednego z podzespołów dysku. Dopiero wtedy, na podstawie pomiarów elektrycznych można ocenić, czy wymiana elektroniki dysku twardego będzie bezpieczna i uzasadniona.
Czy można odzyskać dane z dysku z uszkodzoną elektroniką?
Klient zadał pytanie: Na elektronice dysku twardego widać przepalone elementy. Czy mogę zmienić w nim elektronikę od takiego samego, ale sprawnego dysku?
W opisanej sytuacji, problem zamiany elektroniki nie jest tak oczywisty jak to się ogólnie wydaje. W pierwszej kolejności trzeba zadać sobie pytanie – co jest przyczyną przepalenia układu elektronicznego, czy podstawienie nowej elektroniki nie zniszczy jej samej ponownie lub nie uszkodzi informacji na dysku twardym? Dlatego, aby odpowiedzieć na te pytania, potrzeba wykonać co najmniej kilka pomiarów elektrycznych. W związku z tym potrzebny jest specjalistyczny sprzęt.
Ponadto trzeba mieć pewność, że drugi dysk będzie taki sam. Jednocześnie podstawiana elektronika musi zachowywać odpowiednią zgodność między podzespołami płytki PCB a informacjami potrzebnymi do prawidłowego działania dysku (dane kalibracji dysku, lista błędów itp.). W rezultacie błędne zestawienie elektroniki w najlepszym razie może spowodować brak pracy dysku twardego. Co więcej, błędnie dobrana elektronika może doprowadzić do trwałego i nieodwracalnego uszkodzenia informacji niezbędnych do pracy dysku, a w konsekwencji uniemożliwić dostęp do zapisanych danych
W związku z tym kluczowe aspekty diagnostyki obejmują:
- Analizę przyczyn awarii, takich jak przepięcie lub uszkodzenie zasilania
- Weryfikację stanu elektroniki dysku twardego
- Ocenę możliwości odczytu danych
- Sprawdzenie integralności nośników danych
Jak odzyskać dane z dysku po uszkodzeniu elektroniki?
Proces diagnostyczny obejmuje:
- Weryfikacja stanu elektroniki laptopa
- Sprawdzenie możliwości podmiany elektroniki
- Ocena ryzyka dla danych użytkownika
- Przygotowanie planu odzyskania danych w przypadku awarii
Specjalistyczne procedury to:
- Pomiary elektryczne płyty głównej
- Testowanie układów elektronicznych
- Analiza możliwości dostępu do dysku
- Przygotowanie sprzętu zastępczego
Odzyskiwanie danych z dysku
Jednocześnie parametry techniczne wpływające na proces:
- Gęstość zapisu danych na powierzchni dysku
- Prędkość obrotowa talerzy
- Stan zespołu głowic
- Możliwości podmiany uszkodzonej elektroniki
Proces odzyskiwania:
- Na początku wykonuje się wstępną analizę stanu elektroniki dysku.
- Następnie przygotowuje się odpowiedni sprzęt diagnostyczny.
- W kolejnym etapie wykonuje się kopię bezpieczeństwa sektorów, do których możliwy jest dostęp.
- Jeżeli stan nośnika na to pozwala, rozpoczyna się właściwą procedurę odzyskiwania danych.
- Po zakończeniu odczytu należy zweryfikować poprawność odzyskanych danych.
Uszkodzenie elektroniki dysku
Diagnoza uszkodzeń:
- Analiza objawów awarii
- Pomiary elektryczne komponentów
- Identyfikacja uszkodzonych elementów
- Ocena możliwości naprawy lub wymiany
Procedura wymiany elektroniki:
- Dobór kompatybilnych części zamiennych
- Transfer firmware i danych konfiguracyjnych
- Kalibracja nowej elektroniki
- Testy funkcjonalne po wymianie
- Weryfikacja dostępu do danych
Kluczowe komponenty elektroniczne:
Warto przy tym pamiętać, że na prawidłową pracę dysku wpływa kilka kluczowych komponentów elektronicznych:
- Układy sterowania silnikiem
- Kontrolery głowic
- Pamięć firmware
- Stabilizatory napięcia
- Układy zabezpieczające
Jednocześnie należy odróżnić uszkodzenia elektroniczne od mechanicznych i logicznych, ponieważ wymagają one innych metod diagnostycznych.
Rodzaje uszkodzeń dysku
| Uszkodzenia elektroniczne | Uszkodzenia mechaniczne | Uszkodzenia logiczne |
| Awarie spowodowane przepięciem lub awarią zasilania | Dysk uszkodzony mechanicznie wymaga szczególnej diagnostyki | Uszkodzenie firmware |
| Uszkodzenia układów scalonych | Problemy z silnikiem | Błędy w mapowaniu sektorów |
| Problemy z interfejsami komunikacyjnymi | Uszkodzenia głowic | Uszkodzenia tablicy partycji |
| Awarie elementów półprzewodnikowych | Defekty powierzchni nośnika | Problemy z systemem plików |
| Uszkodzenia ścieżek na płytce PCB | Problemy z łożyskowaniem |
Proces profesjonalnej wymiany elektroniki dysku
W praktyce profesjonalna wymiana elektroniki przebiega według kilku kolejnych etapów.
Etapy wymiany:
- Na początku przeprowadzamy szczegółową diagnostykę wstępną, aby określić zakres uszkodzenia elektroniki dysku.
- Następnie dobieramy odpowiednie części zamienne i sprawdzamy ich zgodność z uszkodzonym nośnikiem.
- W kolejnym etapie przeprowadzamy bezpieczną wymianę lub naprawę elektroniki, uwzględniając indywidualne parametry konkretnego dysku.
- Po wykonaniu wymiany przeprowadzamy kalibrację oraz testy, które pozwalają ocenić prawidłowość działania elektroniki.
- Jeżeli dysk uzyska prawidłowy dostęp do obszaru danych, przechodzimy do właściwego procesu odzyskiwania danych.
Wymagane narzędzia:
Do tego celu wykorzystuje się specjalistyczne stanowisko naprawcze, narzędzia diagnostyczne, programatory układów scalonych, sprzęt pomiarowy, narzędzia do mikrolutowania.
Zagrożenia przy samodzielnej wymianie elektroniki dysku
Przede wszystkim profesjonalna wymiana elektroniki dysku wymaga specjalistycznej wiedzy, doświadczenia i odpowiedniego zaplecza technicznego. Dlatego, w przypadku cennych danych, kluczowe znaczenie ma przestrzeganie procedur bezpieczeństwa oraz wykorzystanie profesjonalnych narzędzi diagnostycznych. Ponadto procedurę odzyskiwania danych należy przeprowadzić z najwyższą starannością, aby zminimalizować ryzyko utraty informacji podczas naprawy.
W przypadku samodzielnej ingerencji ryzyko dodatkowego uszkodzenia nośnika istotnie wzrasta:
- Uszkodzenie płytki PCB lub dysku przez wyładowania elektrostatyczne
- Nieodwracalna utrata danych przy nieprawidłowym dopasowaniu firmware'u
- Uszkodzenie mechaniczne głowic podczas wymiany
- Zwarcie lub przepięcie przy nieprawidłowym podłączeniu
- Problemy z kompatybilnością części zamiennych
- Ryzyko całkowitego zniszczenia dysku przy błędach montażowych
Zalecamy wykonanie tej naprawy w profesjonalnym serwisie, szczególnie jeśli na dysku są ważne dane. Dzięki temu nasza firma może przeprowadzić wymianę z wykorzystaniem odpowiednich narzędzi i wiedzy technicznej.
